3T窄轨架线式工矿电机车，3T窄轨架线式工矿电机车运行稳定

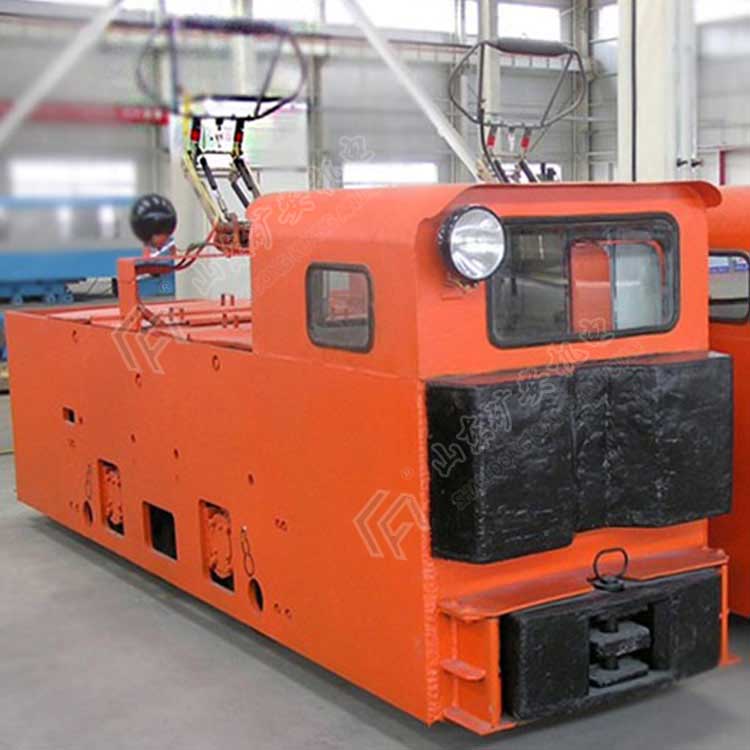

3T窄轨架线式工矿电机车介绍

3T窄轨架线式工矿电机车分为无极调速与有级调速两种，采用机械制动，电压为250V。其特点：牵引力大、速度快、运行稳定、灵活、走行机构采用锥、正两极转动，寿命长、效率高。

3T窄轨架线式工矿电机车的工作过程

高压交流电经牵引变流所降压、整流后，正极接到架空线上，负极接到铁轨上。机车上的受电弓与架空线接触，将电流引入车内，再经空气自动开关、控制器、电阻箱进入牵引电动机，驱动电动机运转。电动机通过传动装置带动车轮转动，从而牵引列车行驶。从电动机流出的电流经轨道流回变流所。

3T窄轨架线式工矿电机车参数

型号 CJY3/6、7、9G(B)

粘重 3t

轨距 600、762或900mm

牵引力 6.1kN 5.74kN

zui大牵引力 7.36kN

速度 10.6km/h 7.5km/h

直流电压 550V 250V

电机功率×台数 12kW×1 6.5kW×2

zui小转弯半径 5.7m 6m

尺寸

长度（带碰头） 2700mm 2750mm

宽度 940、1082或1220mm

高度（轨面至顶棚） 1550mm

轴距 816mm 850 mm

轮径 Φ650mm Φ520 mm

受电弓工作高度 1800~2000mm

调速方式 电阻或斩波调速

制动方式 机械或液压制动
