工作原理与结构

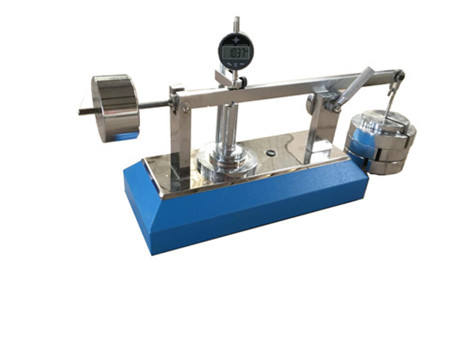

设备基于杠杆原理，通过放大加压力臂长度，在有限的空间和有限的砝码质量条件下，实现对试样2kPa、20kPa、200kPa压力条件下测试其厚度。设备结构简单、造型美观大方、便于操作，主要由基准板、压块、百分表、秒表等部分组成。基准板直径应大于压块直径50mm；压块表面光滑平整，底面积为25cm²，重为5N的圆形压块；压块放在试样上，对试样施加2±0.01kPa的压力；百分表最小分度值为0.01mm；秒表最小分度值为0.1s。

技术参数

压脚面积为25cm²（压脚直径：Ф56.42mm）；压脚重量为5N（2kPa±0.01kPa压脚自重：510.2g四只）；二次压重为20kPa±0.1kPa（压脚加压杆：509.8g）；三次压重为200kPa±1kPa（压脚加砝码：5098.5g）；百分表为0~12mm最小分度值0.01mm；仪器外形尺寸为730x320x350mm；仪器重量为25Kg。

智能土工布厚度仪采用千分表测量，测量量程为0~12mm，最小分度值为0.001mm，测量精度为0.001mm。压脚面积有100cm²和25cm²两种规格，压头尖端半径为1mm±0.1mm，测足尺寸为Ø10mm。压脚重量为20N（2kPa±0.01kPa压脚自重：2041g），二次压重为20kPa±0.1kPa，三次压重为200kPa±1kPa。设备采用工业触屏微机控制，可联网上传测试结果，节省空间，外观美观。
