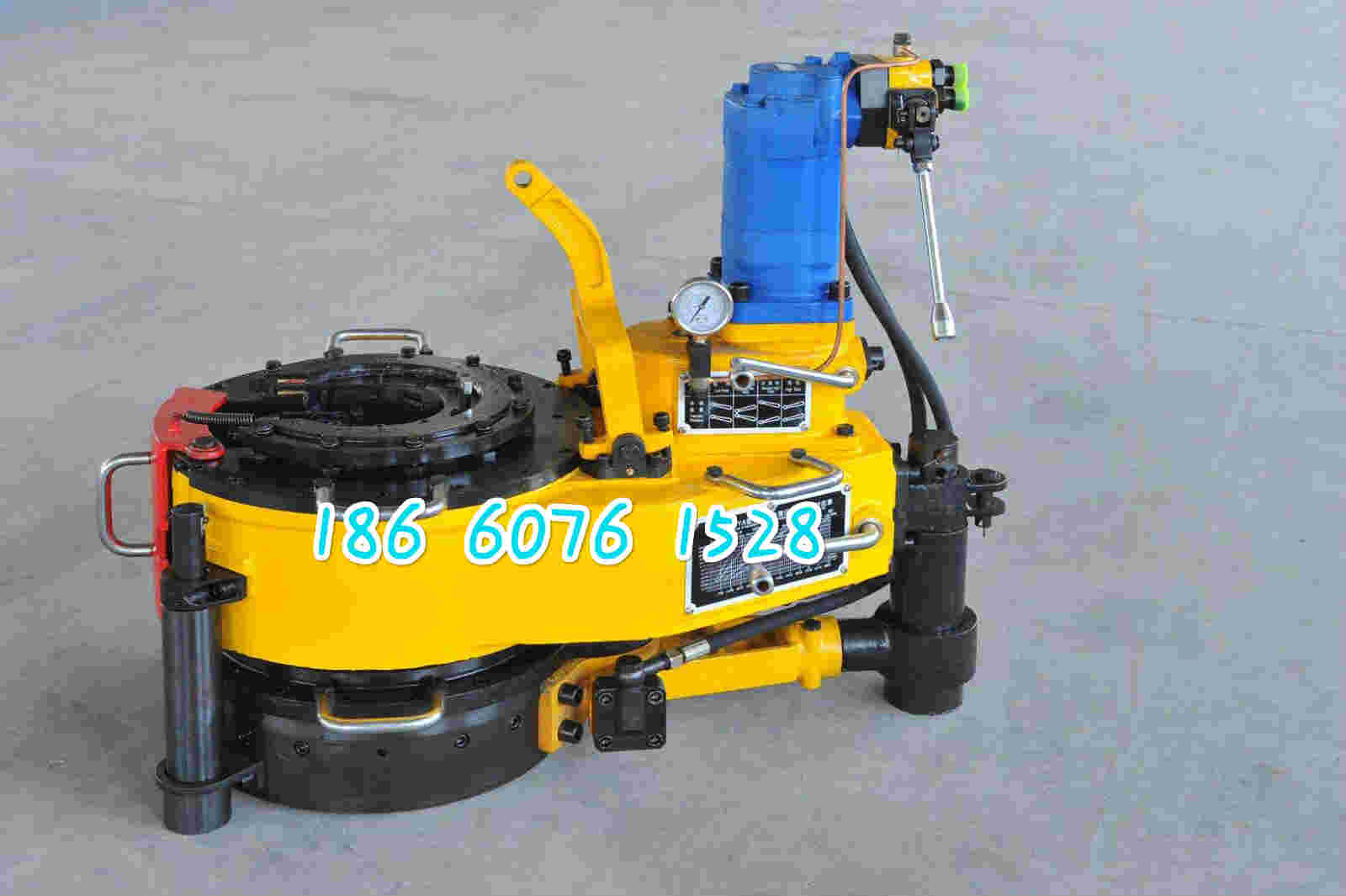

XQ140/12YJ型液压动力钳,油管液压动力钳XQ140/12YJXQ140/12A(XQ140/12YA)

XQ140/12YJ液压动力钳产品介绍

修井过程中操作工人、繁重的工作量是上、卸油管具和钻具的丝扣，过去一直用管钳或链钳，不仅劳动强度大，而且有危险性。

液压动力钳是利用修井机动力操作的机械上、卸丝扣工具，可以极大地减轻修井工人的劳动强度，避免或减少伤害事故的发生。同时，液压动力钳增强管具、钻具丝扣的扭力，减少管具、钻具脱扣事故的发生。

液压动力钳工作原理

液压动力钳的工作原理是把修井机的动力传递给液压动力钳的液压马达经行程减速器，然后经两级或一级减速，使钳头开口齿轮转动，产生高低两种转速，从而带动管具（钻具）旋转。开口齿轮转动时，其中板架在制动锤的制动作用下先不转动，使开口齿轮与腭板架之间有个相对运动。这样，腭板的两个滚子就会在坡板上爬坡，并迫使胯板上的钳牙向管具（钻具）中心移动，直至咬紧管具（钻具），然后与开口齿轮一起带动管具（钻具）转动。

XQ140/12YJ液压动力钳系列液压是在油田修井作业中用来上卸各种油管、小套管和小钻杆螺扣的专用机械，具有以下特点：

◆ 配备相应钳牙及颚板或牙座；

◆ 可选配扭矩控制阀；

◆ 可选配加长导杆，用以背钳夹油管本体；

◆ 可选配扭矩自动控制系统。

XQ140/12YJ液压动力钳技术参数

主钳适应范围：ø73-140 27/8”-51/2”

背钳适应范围：ø73-156 27/8”-61/8”

额定高档扭矩：2600N.m  1918ft.Ibs

额定低档扭矩：12000N.m  8851ft.lbs

额定高档转速：72r/min

额定低档转速：14/min

额定系统压力：12Mpa 1740psi

供油量：120L/min  32gpm

XQ140/12YJ液压动力钳外形尺寸(L×W×H)：1060×618×850mm   40.3”×229”×21.2”

移运质量(含背钳)：520kg  1144Ibs
